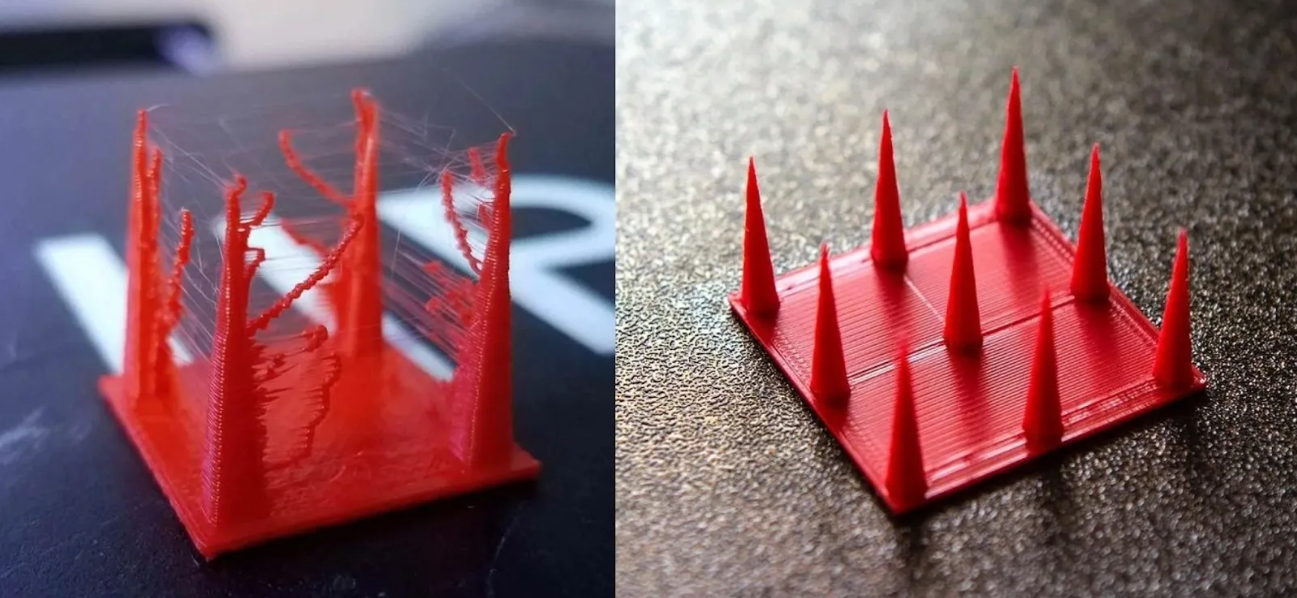

Umidade nos filamentos

Desde que o mundo é mundo e a impressão 3D foi criada, este sempre foi um dos assuntos mais polêmicos e necessários para os usuários de impressão 3D.

Antes de tratar caso a caso, vale recapitular os fenômenos que a água pode causar em polímerros termoplásticos:

• Hidrólise / escisão de ligações: moléculas de água atacam ligações poliméricas (ésteres, amidas etc.), quebrando cadeias e reduzindo o peso molecular.
• Absorção de umidade & plastificação: moléculas de água inserem-se entre cadeias poliméricas, enfraquecendo interações intermoleculares (ex: ligações de van der Waals, pontes de hidrogênio) — isso reduz rigidez e módulo, tornando o material mais “flexível” (temporariamente).
• Formação de bolhas / vaporização durante processamento: durante a extrusão, a água contida se vaporiza, pode formar bolhas de vapor ou microcavidades, prejudicando a integridade do filamento extrudado e a adesão entre camadas.
• Inchaço / tensões internas: absorção de água pode causar expansão volumétrica (inchaço) que induz tensões internas.
• Efeitos combinados térmicos e químicos: sob calor, reações de degradação aceleram (hidrolise térmica) e podem ocorrer reações paralelas, como oxidação ou cisão térmica dos polímeros.

Esses fenômenos ocorrem com intensidades diferentes dependendo da estrutura química e das características de cada polímero.

Análise por Material

1. PETG (Polietileno Tereftalato Glicol-modificado)

Características químicas relevantes:

• PETG é um poliéster (derivado do PET) modificado com glicol, o que tende a reduzir a cristalinidade comparado ao PET puro.
• Sendo um polímero de condensação (ésteres), pode sofrer reações reversas sob presença de água a altas temperaturas, ou seja, a hidrólise pode “quebrar” os elos ésteres. community.ultimaker.com+2SOVOL+2
• A absorção de umidade em PETG é relativamente menor que em materiais muito higroscópicos (como os nylons), mas suficientemente relevante para causar problemas de qualidade. MDPI+1

Efeitos observados e documentados:

• Quando o filamento contém água, durante a extrusão essa água se vaporiza, podendo gerar bolhas, microcavidades e defeitos superficiais (bolhas, porosidade) no extrudado. Isso compromete a aparência, a aderência entre camadas e a integridade mecânica. MatterHackers+2SOVOL+2
• A hidrólise sob calor degrada as cadeias poliméricas, reduzindo o peso molecular, o que leva a perda de resistência mecânica. SOVOL+2MDPI+2
• Falhas como stringing, oozing e bolhas são relatadas frequentemente em comunidades de impressão 3D quando o PETG está úmido. community.ultimaker.com+2SOVOL+2
• Em estudos comparativos, verificou-se que o coeficiente de difusão de água (D) para PETG pode aumentar com maior umidade e que o conteúdo de umidade de equilíbrio influencia a degradação e comportamento mecânico. MDPI

Recomendações práticas para PETG:

• Secagem prévia meticulosa antes da impressão.
• Armazenamento em embalagem selada com dessecante.
• Evitar temperaturas de extrusão excessivamente altas que acelerem a degradação por hidrólise.
• Monitorar defeitos típicos (bolhas, stringing) como indícios de presença de umidade.

2. Nylon (Poliamidas)

Características químicas relevantes:

• Nylon (poliamida) possui grupos funcionais –NH e –C=O (amidas) que interagem fortemente com água (via ligações de hidrogênio). Isso torna o nylon altamente higroscópico. PMC+3Hackaday+3MDPI+3
• Essa higroscopicidade elevada permite que uma quantidade significativa de água seja absorvida no material, o que intensifica os efeitos de plastificação e degradação. MDPI+2MDPI+2

Efeitos observados e documentados:

• A água age como plastificante nas amidas: ao inserir-se entre cadeias, reduz as interações entre as cadeias vizinhas, diminuindo rigidez, módulo elástico e força de ligação entre camadas. MDPI+2Repositórios da Universidade do Texas+2
• Em estudos de tempo de exposição (ex: 72 h de exposição à umidade), os filamentos imprimidos mostraram redução significativa no módulo de Young e na resistência à tração. MDPI
• O aumento da umidade causa formação de vazios internos (quando a água evapora no bico) que afetam a qualidade da impressão e integridade estrutural. MDPI+2Hackaday+2
• Após a impressão, a presença contínua de umidade pode continuar degradando ligações amídicas por hidrólise, levando ao enfraquecimento gradual da peça ao longo do tempo. Hackaday+2PMC+2
• Em comparação com outros polímeros testados, o nylon demonstrou uma das mais altas sensibilidades à umidade: por exemplo, reduções do módulo de elasticidade de até ~83% e da resistência de ~42% foram relatadas em alguns experimentos. MDPI

Recomendações práticas para Nylon:

• Manuseio cuidadoso: minimizar exposição ao ar antes da impressão.
• Secagem rigorosa (temperatura e tempo adequados).
• Armazenamento hermético com dessecante e possível uso de desumidificadores.
• Em peças críticas, considerar pós-tratamento (secagem ou acabamento) para reduzir umidade residual.

3. ABS (Acrilonitrila-Butadieno-Estireno)

Características químicas relevantes:

• O ABS não é tão higroscópico quanto o nylon. Sua absorção de umidade é mais lenta em condições normais de ambiente. Magigoo+2MDPI+2
• Quimicamente, o ABS é um copolímero (estireno, acrilonitrila e butadieno), com seus grupos acrilonitrila sendo polares, mas o conjunto é menos suscetível a reações de hidrólise do que polímeros com grupos éster ou amida. Wikipedia+2Magigoo+2

Efeitos observados e documentados:

• À medida que o conteúdo de umidade absorvida em ABS sobe, suas propriedades de tração diminuem de modo linear. Magigoo+1
• Em estudos de filamentos, o ABS ESD (modificado com aditivos) apresentou sensibilidade maior à água devido a cargas e partículas que aumentam a sorção de umidade (mais “caminhos” para penetração da água). MDPI
• Embora os efeitos sejam menos dramáticos do que em nylons, a presença de umidade ainda pode afetar a qualidade superficial, aderência intercamadas e causar microdefeitos. MDPI+1
• O efeito de inchaço ou expansão volumétrica em ABS devido à umidade é observado, embora em escala menor comparada a materiais muito higroscópicos. MDPI+1

Recomendações práticas para ABS:

• Manter o filamento seco, embora a exigência seja menor comparada ao nylon.
• Armazenamento em embalagem selada com dessecante sempre que possível.
• Monitorar defeitos de impressão que possam indicar presença de umidade residual.

Esboço de Conteúdo para Artigo Comparativo: “Efeito da Umidade em Materiais de Impressão 3D: PLA vs PETG vs Nylon vs ABS”

1. Introdução

• Breve contextualização da importância do controle de umidade em filamentos de FDM.
• Apresentação dos materiais estudados (PLA, PETG, Nylon, ABS).
• Objetivo do artigo.

2. Fundamentos teóricos da degradação por umidade

• Mecanismos gerais: hidrólise, plastificação, vaporização no bico, inchaço.
• Relação estrutura química ↔ sensibilidade à umidade.

3. Estudo por material

Para cada polímero:

• Estrutura química e características relevantes
• Absorção de umidade / higroscopicidade
• Efeitos de umidade no filamento (antes da impressão)
• Efeitos da umidade durante a impressão (extrusão, bolhas, defeitos)
• Efeitos pós-impressão / no desempenho mecânico final
• Exemplos de resultados experimentais (redução de módulo, resistência, etc.)
• Dicas práticas de armazenamento, secagem e mitigação

4. Comparativo entre os materiais

• Sensibilidade relativa à umidade
• Impactos esperados em custo, qualidade e confiabilidade
• Filição de casos de uso ideais (material mais tolerante, material mais exigente)

5. Procedimentos recomendados e boas práticas

• Métodos de secagem (forno, estufa, dessecantes)
• Temperaturas e tempos indicados por material
• Armazenamento ideal
• Precauções durante o manuseio e impressão

6. Conclusão

Sugestões para estudos futuros (ex: comportamento sob ciclos umidade/temperatura, envelhecimento)ome to WordPress. This is your first post. Edit or delete it, then start writing!

Principais lições aprendidas

Relevância de considerar umidade no design de peças 3D
